广州联庄科技有限公司

水洗绒面料的防水整理实践工艺分享及拒水性能实测

文章出处:广州联庄科技有限公司 人气:-发表时间:2023-11-04

无氟防水剂


新合纤具有独特的柔软挺刮性、良好的蓬松性合悬垂性,特别是水洗绒面料,其真丝样的丰满感绒效应受到众多消费者的喜爱,广泛应用于女装、休闲装领域的产品生产中。但绒类面料往往不耐脏污,清洗后容易出现保暖性下降的情况,对其进行无氟拒水整理,能够有效改善面料产品的使用体验,延长产品寿命,满足消费者对高品质、环保型纺织品的需求。



与我司合作多年的染整厂家寄来水洗绒面料样品,要求以AATCC 22为基准,做防水及耐洗整理,做到洗前防水100分,50次洗涤后防水90分,针对以上需求,Texnology®技术团队选用我司旗下防水性能、耐洗涤性能出色的Texnology®M380无氟防水剂和Texnology®FCB056碳六防水防油剂进行防水整理和评估测试。


无氟防水剂



一、试验准备

1)实验布种:涤纶针织水洗绒面料



2)克重(g/m2)130



3)试剂:

l  Texnology®M380无氟防水剂

Texnology®FCB056碳六防水防油剂

(广州联庄科技有限公司)



4)仪器设备:

l  WIDELY型小样烘干定型机

l  EL-A/B气动型轧车

l  滚筒洗衣机



5)客户要求:

l  洗前:防水100分

l  50次洗涤后:防水90分



6)参考测试标准:

l  防水:AATCC 22

l  洗涤:AATCC 135-IV-A



7)无氟防水整理工艺:

l  工艺:浸轧工艺

l  轧余率(%/3bar):70.6%

l  一浸一轧(压力:3kg)→烘干焙烘(160℃×2mins)

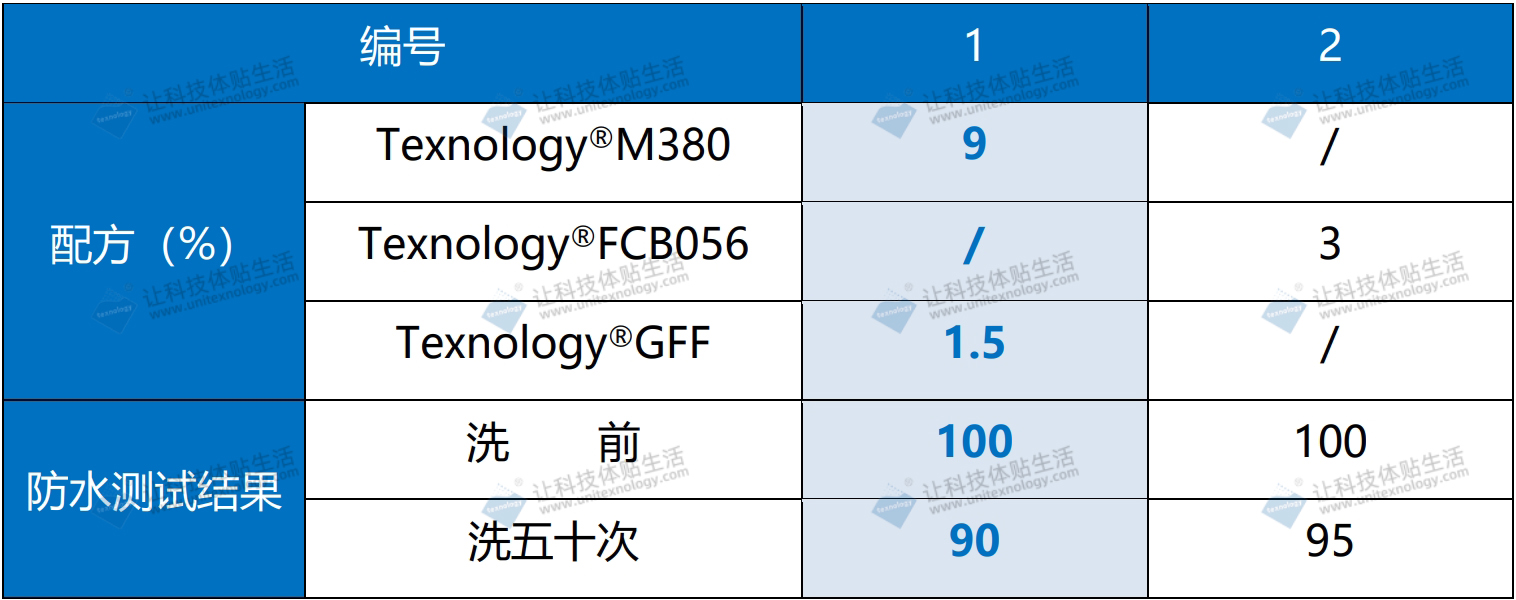

二、测试结果、结论


无氟防水剂

*测试结果仅供参考,具体根据实际生产确定!



🔹 使用Texnology®M380、Texnology®FCB056加工整理的涤纶针织水洗绒试样防水性能得到显著提升;

🔹 1号工艺配方、2号工艺配方均可达到洗前100分、洗五十次后90分效果,具有优异的耐洗性能表现,符合客户要求;

🔹 与2号工艺配方相比,经配方调整后的Texnology®M380与氟系碳六防水防油剂Texnology®FCB056的防水及耐洗效果相差无几,但前者环保效益更佳,推荐采用。



广州联庄科技有限公司深耕纺织功能性整理剂领域,拥有自主研发团队与丰富的实践经验,通过多元化的应用开发经历,我司将竭力为广大纺织印染服装供应链企业提供高效的纺织品功能性解决方案。



各类纺织品功能性开发咨询与技术交流欢迎致电:13922166891



本文来源于广州联庄科技有限公司,转载请注明原出处。

此文关键词:面料防水剂,无氟防水剂,C0防水剂,环保防水剂,联庄科技

返回顶部
