一支被严重低估的C6防水剂
发表时间:2018-05-23
一支被严重低估的C6防水剂,是的,你没有看错,今天给大家介绍一支超高性价比的C6防水剂,我们先来看以下2组数据:

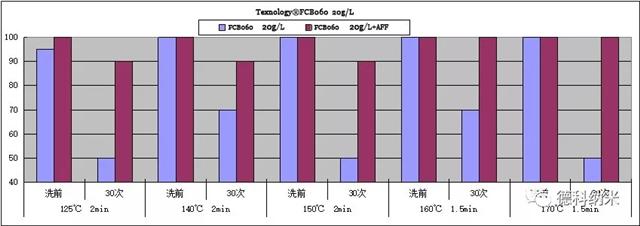

Texnology?FCB060应用于涤纶有加交联剂与不加交联剂防水效果

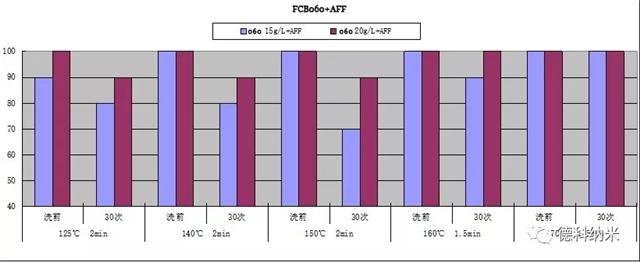

Texnology?FCB060应用于涤纶加交联剂不同用量防水效果
从以上数据我们看出,Texnology?FCB060防水剂在125°C的温度,有交联剂的加持作用下,30次水洗,涤纶面料上防水可以达到90分,防水性能非常突出。
理化特性
化学组成 | 含氟化合物 |
离子性 | 弱阳离子 |
PH值(1%水溶液) | 5.0-6.0 |
溶解性 | 与水可以任意比例稀释相溶 |
外观 | 乳白至淡黄色液体 |
应用工艺
一般化纤面料防水加工:
10-20g/L Texnology?FCB060
浸轧——烘干(100℃-120℃)——焙烘(150℃X 120秒)
耐久性防水加工:
20-30g/L Texnology?FCB060
浸轧——烘干(100℃-120℃)——焙烘(150-170℃X90- 120秒)
超高耐久性防水加工:
15-25g/L Texnology?FCB060
2-4g/L AFF
浸轧——烘干(100℃-130℃)——焙烘(150-170℃X90- 120秒)
应用实例
01

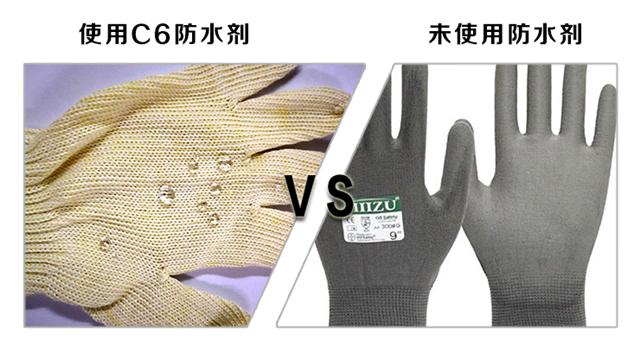

防护手套
手套材质:
13针无缝尼龙加弹内胆
客户要求:
1.手套材质烘干温度不能超过120°C,超过这个温度手套会变形,由于手套烘干温度决定了防水剂选择的局限性;
2.客户产品出口欧盟,所以产品要求符合欧盟的检测标准;
3.防水手套水滴在上面48小时不渗透即可;
使用工艺:
Texnology?FCB060 C6防水剂 6-10%
AFF交联剂 1%
120°C烘干
02

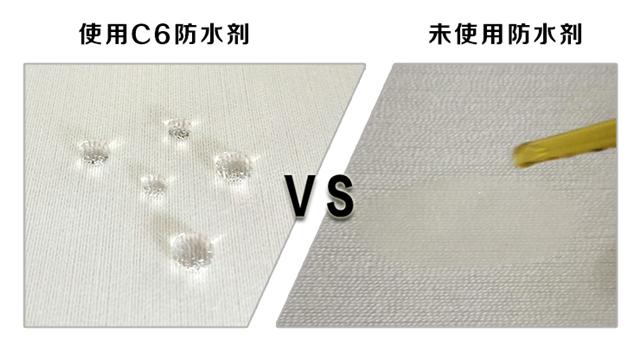

涤纶织带
织带做防水一般在过烫机上,时间短,实际温度在120°C左右,所以一般防水剂很难做上去,而FCB060 C6防水剂,用量在20-50g/l的情况下,可以达到防虹吸4-8小时0mm的效果。
03
PU人造革

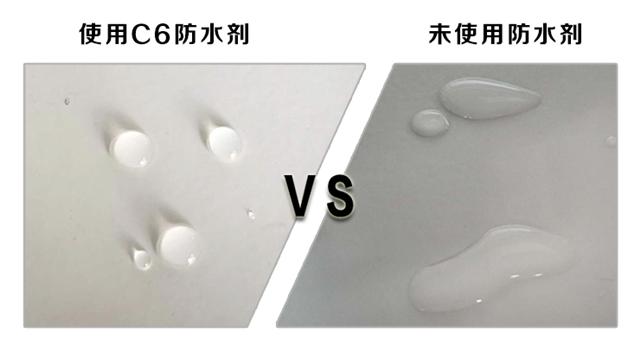

PU人造革具有表面致密,防水剂不易渗透,从而很难达到防水效果,而FCB060 C6防水剂具有良好的渗透效果,可以使PU革具有优异的防水效果
要求:防虹吸8小时0mm
工艺:
Texnology?FCB060 20-70g/l
一浸一扎,130-150°C焙烘1-3分钟
04
涤纶贴合墙布

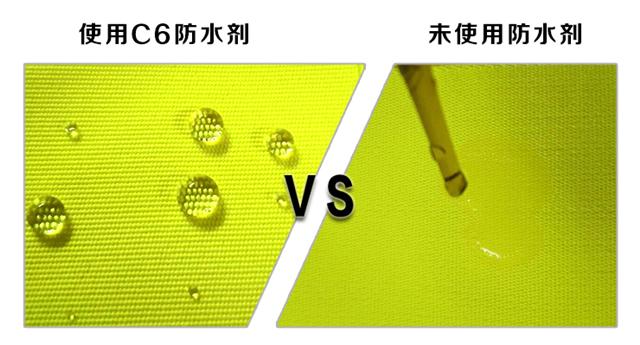

要求:水滴30分钟不渗透,耐磨200次
工艺:涂层或印花
Texnology?FCB060 C6防水剂 5-20g/l
增稠剂 X%
150-170°C 处理1-2分钟
05

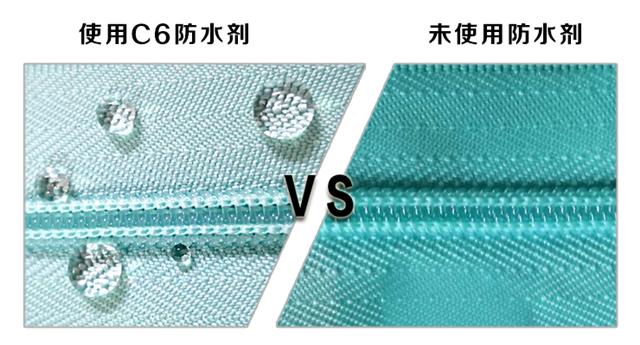

涤纶拉链
要求:水滴在拉链上30分钟不渗透
工艺:浸渍Texnology?FCB060 C6防水剂,20g/l,脱水甩干,150°C焙烘5分钟
