绒布耐洗防水加工:技术难点及非离子三防助剂解决方案、工艺配方
面料在经过机械抓绒工艺后,具有独特、舒适的触感,且保暖性优异,这种柔软、温暖的绒布被广泛用于地毯、外套、抱枕以及汽车座套的生产制作中。但绒布特殊的前道工艺和面料结构也为其防水整理带来了技术挑战,其加工难点分析如下:
1)前道助剂残留
为进一步提升工艺效果并确保机械运作顺畅,同时保证加工后的绒布具有合格的的强力、柔软性和悬垂性,绒布的前道磨绒、拉绒、砂洗等工艺一般会加入织物柔软剂和织物抗静电剂,这些助剂残留可能会对后续的防水防油整理造成不良影响;
2)绒毛层结构特殊
绒布表面的绒毛层毛尖较细,使得三防助剂难以吸附、交联成膜;同时绒毛层也容易出现三防助剂工作液渗透不均匀、不彻底的现象,进而影响防水效果的稳定性和耐洗性。
针对以上技术难点,我们可以选择防水性能与助剂相容性俱佳的非离子三防助剂,同时拼用能够增强三防助剂交联能力的交联剂,或是可显著改善加工面料渗透性的渗透剂,从助剂选用和工艺优化入手,提升绒布的防水整理效果。

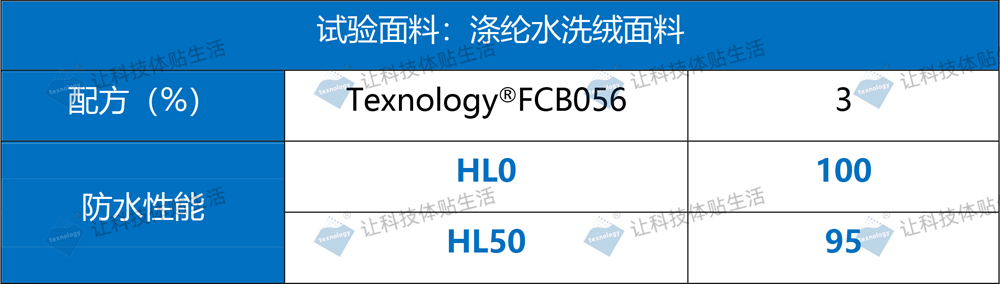

以广州联庄科技旗下的Texnology®FCB056非离子三防助剂为例,在涤纶水洗绒的浸轧防水整理实践中,该非离子型助剂表现出良好的助剂相容性、抗离子干扰性,只需3%的用量,即可赋予加工涤纶水洗绒面料优异、耐洗的防水性能,可达洗前防水100分、50次水洗后防水95分效果,且无需额外拼用交联剂、渗透剂,其工艺配方如下:
l Texnology®FCB056:3%
l 工艺:一浸一轧(压力:3kg,轧余率:70.6%)→烘干焙烘(160℃×2mins)
*测试结果仅供参考,具体根据实际生产确定!
*参考测试标准:防水:AATCC 22;洗涤:AATCC 135-Ⅳ-A
广州联庄科技有限公司深耕纺织功能性整理剂领域,拥有自主研发团队与丰富的实践经验,通过多元化的应用开发经历,我司将竭力为广大纺织印染服装供应链企业提供高效的纺织品功能性解决方案。
各类纺织品功能性开发咨询与技术交流欢迎致电:13922166891
本文来源于广州联庄科技有限公司,转载请注明原出处。
同类文章排行
- 绒布耐洗防水加工:技术难点及非离子三防助剂解决方案、工艺配方
- 涤纶无纺布怎么做亲水?一文盘点无纺布亲水改性技术及无纺布亲水剂的应用优势
- 抗紫外线整理剂在成衣浸泡—烘干抗紫外线整理中的应用及其工艺配方
- 5分钟浸泡、自然晾干,24小时长效防虹吸!尼龙绳带无氟防水剂的浸泡晾干加工新方案
- 【染整知识点】漂白、增白棉织物泛黄原因分析及改善措施
- 织物硬挺整理加工问题分析:问题成因、改善措施与织物硬挺剂的选用建议
- 真丝面料低温防水防油解决方案:面料不泛黄、高防水防油!碳六防水防油剂的低温整理应用及其效果实测
- 防水性能优良,撕扯不易纰裂!无氟防水剂在衣物口袋面料防水整理中的应用
- 消臭整理剂在毛巾面料耐久消臭整理上的应用
- 客户要求墙布同时做到“防污”和“易去污”?深入了解三防易去污整理剂的功能机理及其应用实践
