牛仔服装因其耐用性、实用性和时尚性广受欢迎，其物理性能，特别是断裂强力、撕破强力等，是衡量牛仔产品质量的重要标准，在FZ/T 81006—2017《牛仔服装》这一标准中，对牛仔服装面料的断裂强力、撕破强力以及接缝纰裂程度等性能指标有着明确的考核要求和相应的检测方法。

以下，Texnology®将为大家深入解析牛仔服装面料的断裂强力、撕破强力、接缝纰裂程度性能指标和检测方法，以及如何运用撕裂牢度提升剂高效提升牛仔服装的面料强力。

一、断裂强力

织物的断裂强力，是指在一定条件下对织物进行拉伸试验，试样被拉至断裂时记录的最大力。织物在使用过程中，易受到穿着者本身或外界产生的拉伸而造成织物的断裂，产生织物断裂的主要影响因素有纤维的性质、纱线及织物的结构、染整及后整理工艺等。

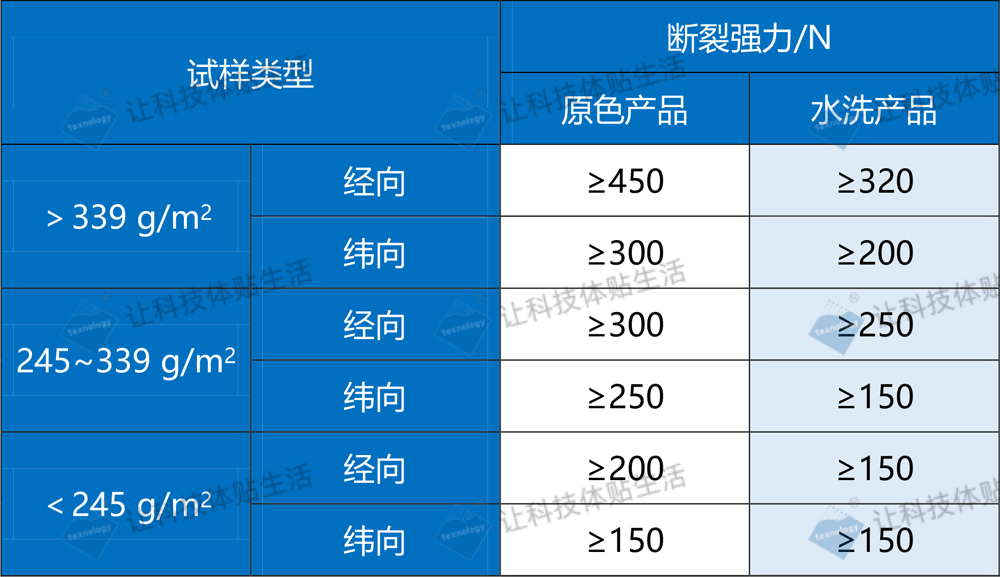

FZ/T 81006—2017中对断裂强力的考核，分原色产品、水洗产品以及不同织物单位面积质量范围进行考核，考核指标如下：

目前织物断裂强力的试验方法，分为条样法和抓样法。对于机织牛仔服装，根据FZ/T 81006—2017规定，采用GB/T 3923.2—2013《纺织品 织物拉伸性能第2部分：断裂强力的测定（抓样法）》进行测试。

二、撕破强力

织物的撕破强力，是指织物在规定条件下，使试样上初始切口扩展所需的力。服装在穿着过程中，织物上的纱线难免会被外界的物体钩住而发生破裂。因此，撕破强力是牛仔服装的一项重要物理性能指标。织物撕破强力的影响因素与纱线的力学性能、织物密度及织物的组织结构有关。

FZ/T 81006—2017中对撕破强力的考核同样分为原色产品、水洗产品，按照不同织物单位面积质量范围进行考核，考核指标如下：

目前，织物撕破强力的试验方法，主要有冲击摆锤法、舌形试样（双缝）法、裤型试样（单缝）法、梯形试样法和翼形试样（单缝）法。对于机织牛仔服装，根据FZ/T 81006—2017规定，采用GB/T 3917.1—2009《纺织品 织物撕破性能第1部分：冲击摆脱法撕破强力的测定》（冲击摆锤法）进行测试。

三、接缝纰裂程度

接缝纰裂程度又称纱线滑移、接缝滑移，是指经缝合的织物受到垂直缝线的作用力时，纱线产生滑移所呈现的脱缝或裂口。牛仔服装纰裂的问题时有发生，接缝纰裂不合格严重影响服装的使用寿命，因此越来越受到消费者及生产企业的关注。接缝纰裂程度和面料的质量及缝制工艺直接相关，面料中纱线的支数、捻度以及织物的经纬密度、组织结构，都会对纰裂程度有所影响。

大部分国内标准对于机织服装接缝纰裂的评价要求是15px，FZ/T 81006—2017对牛仔服装接缝纰裂的评价要求同样为15px。对于机织牛仔服装，根据FZ/T 81006—2017规定，采用GB/T 21294—2014中9.2.1条款的方法进行测试，若试验结果出现滑脱、织物断裂、缝线断裂、织物撕破，则判定为不符合要求。

四、使用撕裂牢度提升剂提升牛仔面料强力

在洗水工艺中，牛仔面料的断裂强力、撕破强力等物理性能容易受到工艺操作不当的影响而降低。为确保面料产品产品质量，企业应加强洗水工艺的控制，并增强对采购辅料（如缝纫线）的质量检测，以降低面料撕裂、断裂、纰裂的风险。

也可以在后整理工序中采用撕裂牢度提升剂（Texnology®FCL002A）对面料进行回修，提升面料的耐撕裂、撕破强力。Texnology®FCL002A是一种非离子聚乙烯乳液，对被整理面料的色光影响较小，采用一浸一轧工艺即可改善面料的抗撕裂撕破性能，提升牛仔面料产品的耐用性。该整理剂在回修加工中不易出现破乳、粘辊现象，大大降低了工艺操作难度，是一种高效且实用的牛仔面料强力解决方案。

广州联庄科技有限公司专注纺织功能性整理剂的研发和生产，具备专业的纺织功能性整理剂开发技术团队和科学的质量管理体系，竭诚为广大纺织印染服装企业提供多种高效的纺织品功能性解决方案。

各类纺织品功能性开发咨询与技术交流欢迎致电：13922166891

本文来源于广州联庄科技有限公司，转载请注明原出处。
