耐用防水剂在涤纶面料上的初始及20次水洗防水效果测试
经防水整理的面料在使用和洗涤时,其防水性能往往会下降甚至完全失效。防水面料的防水耐用性不良的原因可能有以下几个方面:
1)加工布水洗得不够充分;
2)加工条件尤其是焙烘条件不符合生产要求;
3)交联剂、树脂及固色剂的影响;
4)面料在洗涤过程中防水防油剂对面料的附着减弱。
而涤纶纤维与其他天然纤维有所不同,它的化学反应性基团较少,聚集态结构又紧密,防水防油剂难以渗透和固着,而防水防油剂与纤维结合的状态和性能会直接影响到被整理面料的防水性能和耐用性,在进行涤纶面料的耐用防水防油整理时,建议选择面料通用性与耐洗涤性能较好的耐用防水剂,在适当的加工条件下,可选择复配一定量的交联剂,利用交联剂提高成膜性,从而提高耐用防水剂在织物上的附着牢度,减少洗涤对面料防水性能的影响,进一步提升被整理涤纶面料防水防油效果的耐久性。
广州联庄科技旗下的Texnology®LG62是一款针对尼龙、涤纶等化纤织物三防整理开发的耐用防水剂,该拒水整理剂稳定性较好,具有与交联剂或其他抗静电剂、织物柔软剂、渗透剂等印染助剂的相容性,受前道工序的残留物、染料及拼用助剂影响小,以下是Texnology®LG62耐用防水剂在涤纶面料上的防泼水、拒水效果及耐洗涤性能测试。
一、试验准备

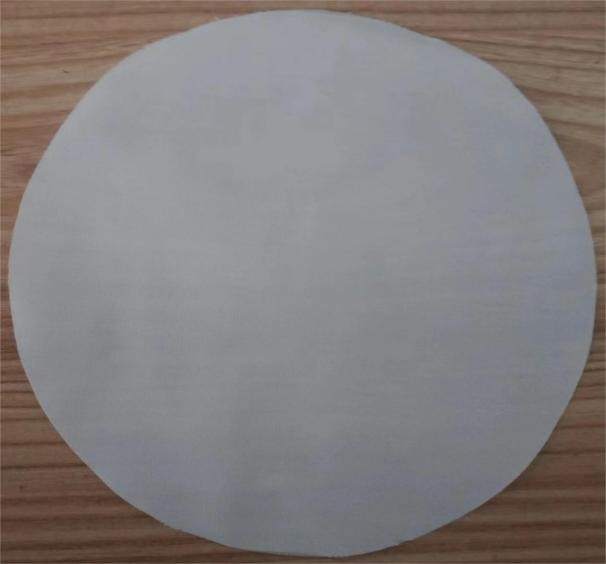

1)实验材料:涤纶面料
2)克重(g/m2):133
3)试剂:
l Texnology®LG62耐用防水剂
l Texnology®EXT-1交联剂
l Texnology®EXT-3交联剂
(广州联庄科技有限公司)
4)仪器设备:
l WIDELY型小样烘干定型机
l EL-A/B气动型轧车
l 滚筒洗衣机
5)客户要求:
l 拒水测试AATCC 193,效果要求:洗前4级,水洗20次后3级
l 泼水测试AATCC 22,效果要求:洗前100分,水洗20次后80分
6)参考测试标准:
l 防泼水:AATCC 22
l 拒水:AATCC 193
l 洗涤:AATCC 135-Ⅲ-A
7)涤纶布耐用防水整理工艺:
l 一浸一轧(压力:3kg,轧余率58%)→ 烘干焙烘(150℃×3min)

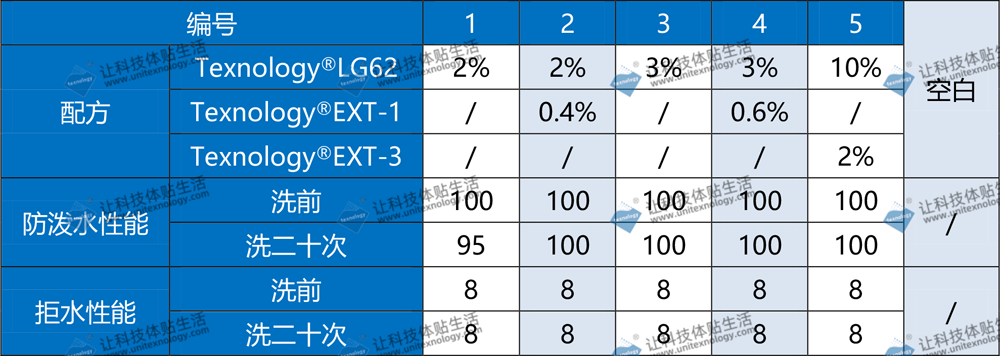

二、测试结果、结论
*测试结果仅供参考,具体根据实际生产确定!
🔹 在2-5工艺配方中,经Texnology®LG62耐用防水剂加工的涤纶面料初始防水效果均可达防泼水100分、拒水性能8级效果,经二十次水洗后仍保持优良的防水效果;
🔹 在1号配方的低浓度用量下,Texnology®LG62耐用防水剂在被整理涤纶面料上也具有较好的防泼水、拒水性能表现;
🔹 2号配方中,加入0.4%的Texnology®EXT-1交联剂,可提升被整理涤纶面料的防泼水、拒水性能耐用性,与3号配方测试结果相同,适当复配交联剂,可为实际生产减少防水加工成本。
广州联庄科技有限公司深耕纺织功能性整理剂领域,拥有自主研发团队与丰富的实践经验,通过多元化的应用开发经历,我司将竭力为广大纺织印染服装供应链企业提供高效的纺织品功能性解决方案。
各类纺织品功能性开发咨询与技术交流欢迎致电:13922166891
本文来源于广州联庄科技有限公司,转载请注明原出处。
同类文章排行
- 耐用防水剂在涤纶面料上的初始及20次水洗防水效果测试
- 联庄科技抗起毛起球剂:校服面料抗起毛起球与手感提升的综合解决方案
- 改善涤纶面料抗静电性能的解决方案及抗静电整理剂的加工应用优势
- 解决涤纶筒纱阻燃整理白灰问题的涤纶阻燃剂及优化工艺配方
- 防水防油剂在防水、柔软、硬挺、易去污等复合功能整理中的应用及一浴法实践工艺配方
- 印染助剂小课堂:湿摩擦牢度提升剂的分类和作用原理
- 涤纶阻燃剂的分类、应用及涤纶阻燃剂的浸轧工艺整理实践
- 实现织物耐久拒水荷叶效果的耐用防水剂
- 抗紫外线纺织品的UPF、UVA是什么意思?如何增强面料的UPF值?抗紫外线整理剂助您一招提高面料紫外线防护能力!
- 日晒牢度提升剂:雨伞面料大货色牢度提升的高效解决方案
