CVC面料具有出色的耐磨性、抗皱性和尺寸稳定性，由这种面料制成的休闲服、工作服在日常穿着中及家庭洗涤后不易破损、变形，但CVC面料中的涤纶纤维同时具有疏水性和亲油性，导致其耐污性能欠佳，易被油污沾污，使用耐久三防整理剂对其进行防水、防油、防污整理，可有效提高CVC面料产品的使用性能和附加值。

与我司合作已久的广东染整厂家向Texnology®技术团队反馈，其厂里新到的一批CVC针织双面面料在经过三防加工后，耐洗性能不太理想，希望我司技术人员能够为其提供加工技术指导。收到反馈后，Texnology®技术人员通过客户当前采用的工艺配方，发现主要问题在于被整理面料克重较高，而定形温度过低，导致面料最终的防水效果和耐洗性能都不过关。

合理的定形温度是确保三防整理剂与被整理面料均匀充分交联成膜的重要工艺参数：温度过高易损伤纤维强力；温度太低不利于三防整理剂充分交联，导致面料耐洗性较差。经过多轮实验室测试后，Texnology®技术人员将定形条件定为165℃×2.5min，为客供面料针对性地定制了既能确保纤维强力不受损，又能使三防整理剂充分发挥效能，且成本效益更佳的的三防整理方案。

一、试验准备

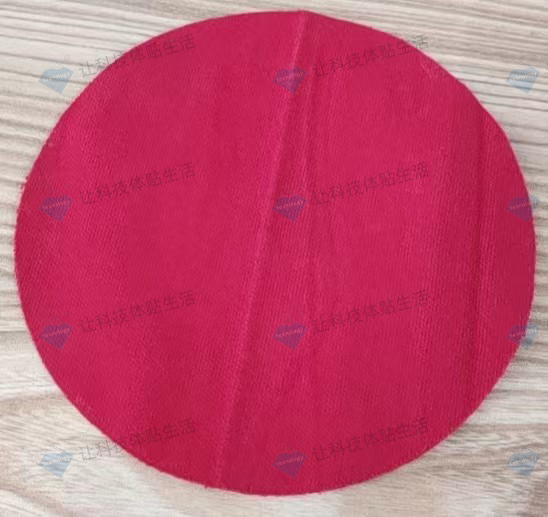

1）实验材料：CVC(80%棉+20%涤)针织双面布

2）克重（g/m2）：350

2）试剂：

l  Texnology®LG62耐久三防整理剂

l  Texnology®GFF交联剂

（广州联庄科技有限公司）

3）仪器设备：

l  WIDELY型小样烘干定型机

l  EL-A/B气动型轧车

4）客户要求：

l  防水性能：洗前防水100分，20次水洗烘干后90分

l  防油性能：洗前4级，20次水洗烘干后4级

5）参考测试标准：

l  防水：AATCC 22

l  防油：AATCC 118

l  洗涤：AATCC 135-IV-A

6）织带、鞋带无氟防虹吸整理工艺：

l  一浸一轧（压力：3kg，轧余率：70%）→ 烘干焙烘（160℃×2.5min）

二、测试结果、结论

*测试结果仅供参考，具体根据实际生产确定！

🔹 经工艺配方优化后，Texnology®LG62耐久三防整理剂在CVC面料上可呈现优异的防水、防油效果，被整理CVC面料洗前可达防水100分、防油6级效果；

🔹 在优化后的2号工艺配方中，加入Texnology®GFF交联剂能够进一步提升被整理CVC面料的耐洗性，经过10次、20次水洗后，被整理CVC面料仍能保持良好防水防油效果，该配方性能及成本效益俱佳，符合客户预期指标。

广州联庄科技有限公司专注三防整理剂、无氟防水剂、碳六防水剂的研发和生产，拥有资深的研发团队和丰富的应用经验，可根据面料特性及开发需求定制个性化的防水防油整理解决方案。

各类纺织品功能性开发咨询与技术交流欢迎致电：13922166891

本文来源于广州联庄科技有限公司，转载请注明原出处。
